燃电导热油炉

设备简介

燃电导热油炉结构简介：

    燃电导热油炉是一种新型的特种锅炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。

燃油(气)有机热载体炉以油(气)为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高准确控制工作。 系统热利用率高，由于模块整体安装，运行维修方便，是一种效率高、节能的理想供热设备。燃料油(气)由燃烧器点火后产生的高温火焰进入内盘管内形成辐射受热面，经由内盘管后部向前旋转180°进入内、中外管的夹层区形成 对流受热面。然后在夹层的上部进入中。

性能特点：

    （1）、获得低压高温热介质，调节方便，供热均匀，可以满足工艺温度。

    （2）、液相循环供热，无冷凝排放热损失，供热系统热效率高。

    （3）、工作介质受热及放热和温度升降对体积的变化，在系统内有补偿技术措施。

    （4）、循环供热前有严格控制工作介质内空气、水分及其他低挥发物含量的技术措施。

控制系统说明：

    燃电导热油炉由较******的程序控制器控制，能实现正常燃烧所需的各种功能，能在正常状态、事故状态及非常情况下，自动实施保护性报警，配以相应的液位控制器、压力控制器、温度控制器，实现进出口压力指示、进出口温度指示，保证热载体温度在正常范围内波动，压力在允许压力波动范围内。

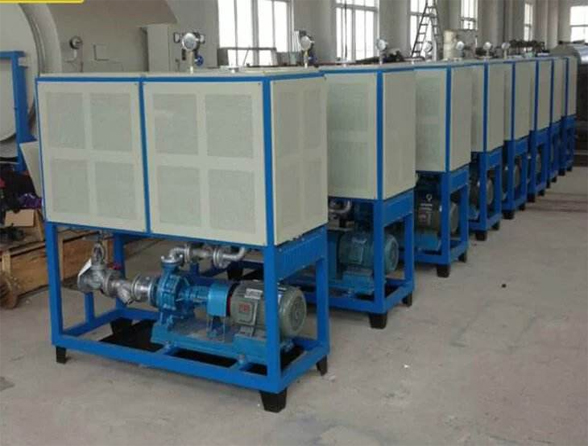

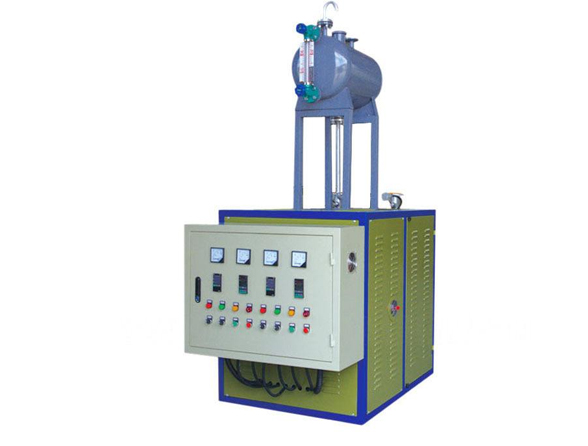

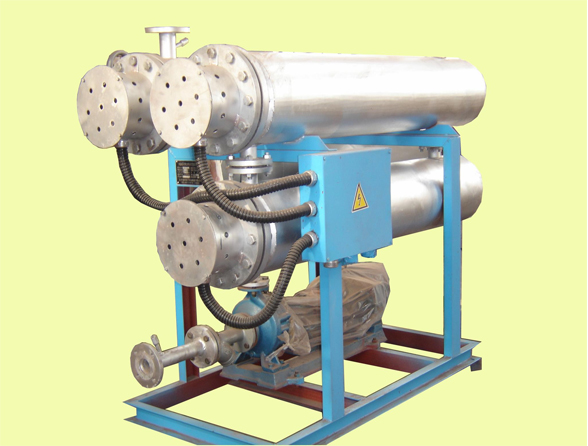

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

型号	WDR0.3	WDR0.5	WDR0.7	WDR1	WDR2	WDR3
额定蒸发量（t/h）	0.3	0.5	0.7	1	2	3
额定蒸发压力（Mpa）	0.7/1.0	0.7/1.0	0.7/1.0	1.0/1.25	1.0/1.25	1.0/1.25
额定蒸汽温度（℃）	170/ 184	170/ 184	170/ 184	184/ 194	184/ 194	184/ 194
热效率（%）	98	98	98	98	98	98
锅炉重量（T）	1.1	1.5	1.82	3.2	4.3	5.1
锅炉尺寸 长、宽、高 （mm）	1600 1000 1400	1800 1200 1500	2100 1200 1600	3100 1520 1830	3640 1700 2000	4200 1800 2000
