卧式燃气锅炉

设备简介

卧式燃气锅炉是热水锅炉的一种，燃气热水锅炉以燃气（如天然气、液化石油气、城市煤气、沼气等）为燃料，通过燃烧器对水加热，实现供暖和提供生活、洗浴用热水，锅炉智能化程度高、加热快、低噪音、无灰尘，是一种非常适合中国国情的经济型锅炉品种。



卧式燃气锅炉工作原理：

燃气热水锅炉配置微电脑控制器、******燃烧器，采用热水循环泵全自动循环锅炉和暖气管道内的热水实现供暖目的，或加热保温水箱的热水实现洗浴要求，燃气热水锅炉广泛适用于政府机关、企业、工厂、宾馆、酒店等企事业单位使用。



卧式燃气锅炉的类别：

按结构可分为立式燃气热水锅炉和卧式燃气热水锅炉；按用途可分为燃气采暖热水锅炉和燃气洗浴热水锅炉；按构造可分为常压燃气热水锅炉和承压燃气热水锅炉；按燃料可分为天然气热水锅炉、城市煤气热水锅炉、沼气热水锅炉、卧式燃气锅炉特点：

1、配置******品牌燃烧器，自动化程度高，按照控制器指令自动吹扫，电子自动点火，自动燃烧，风油（气）自动比例调节，性能******稳定，燃烧效果好。并有熄火保护装置，保证******运行。

2、电脑式热水锅炉控制器，所有的功能被******地存储在一张智能芯片上，锅炉一键开机，全自动定时、定温运行，用户可以设定启、停炉时间，设置完成后，不需专人值守，省事、省力。

3、火管内插有阻燃扰流片，减缓排烟速度，加强换热，烟室排出的烟气温度低，减少热损失，节省燃料。

4、大字体显示水温，方便掌握锅炉及系统的运行状况，水温从10℃到90℃可以随意设置，锅炉全自动向系统供暖或为用户提供生活、洗浴用热水。

5、控制系统根据炉水温度控制循环泵的启停，炉水达到设定上限水温时热水循环泵启动，低于设定下限水温时热水循环泵停止。

6、卧式燃油燃气热水锅炉为三回程全湿背结构，采用大炉膛、粗烟管设计，炉膛辐射吸热量，******的节能降耗。采用螺纹烟管和波形炉胆，大大加强了传热效果，大大的节省了燃料耗量。

7、整机同时配备过热保护（炉内水温时，燃烧器自动停止工作并蜂鸣报警、二次过热保护（锅炉外壳温度超过105℃时，自动切断二次回路）、防干烧缺水保护（炉水低于很低水位时，锅炉停止工作并发出蜂鸣报警）、锅炉漏电保护（控制系统检测到电器漏电、短路后，将自动切断电源）。

8、锅炉按常压结构设计，锅炉处于无压状态，毫无******危险。

9、采用离心玻璃棉多层保温，名优白色彩钢板作外包装，热损失少、美观抗锈。



卧式燃气锅炉保养：



压力保养

适用于生产备用锅炉或停运进行短暂检修时间不超过一周的锅炉。

（1）停炉后把炉水全部放尽，将炉内的水垢、水渣清理干净，重新加入合格软化水。

（2）定期用小火加热，或定期利用相邻锅炉的蒸汽加热炉水，使锅炉内的炉水温度夏季应保持在环境温度+10℃左右，冬季应保证炉水不冻结 ，关闭所有放空阀、排污阀和放水阀，防止漏水。

（3）锅炉定期给水，保持锅炉内压力为0.05 MPa ~0.1MPa防止空气进入锅筒。



湿法保养

湿法保养一般适用于停炉时间不超过一个月的锅炉的保养。

（1）停炉后按规定时间放尽炉水，将水垢、水渣、烟灰清除干净。

（2）关闭所有的人孔、手孔、阀门等，与运行的锅炉完全隔绝。

（3）用合格软化水配制碱性保护溶液，按每吨炉水加入氢氧化钠Na(OH)8 kg~10kg，或加碳酸钠(NaC03)20kg，或加磷酸钠(Na2P03)20kg。

（4）用专用泵将配制好的碱性保养溶液注入锅炉。

（5）当保护溶液全部注入后，开启给水阀将合格软化水注满锅炉，直至水从空气阀溢出为止，然后再关闭空气阀和给水阀，开启专用泵循环，使溶液混合均匀。

（6）在整个保养期间，应定期用微火烘炉保持受热面外部干燥，定期开启泵循环，使各处溶液浓度一致，还要定期取溶液化验和补充药液，使溶液PH值在10~12之间，保证炉水的碱度。

（7） 在冬季要采取相应的防冻措施。



干法保养

干法保养适用停炉时间较长，一般时间超过一个月，特别是夏季停用的采暖热水锅炉。

（1）停炉后，将炉水放尽，清除炉内的水垢，水渣和受热面的烟灰。

（2）关闭锅炉的供水管、给水管、排污管上的阀门，或用隔板堵严，与其它运行锅炉完全隔绝。

（3）打开人孔、手孔，使锅炉自然干燥，若锅炉潮湿，用微火将锅炉本体及炉墙、烟道烘干。

（4）选用适量干燥剂。常用干燥剂有无水氯化钙(CaCl2)和生石灰(CaO2)，CaCl2按每立方米水容积2kg定量放置，要求选用15mm左右的颗粒；生石灰按每立方米水容积3kg定量放置，要求选用10mm~30mm的块状物。

（5）锅炉干燥后，将装有干燥剂的托盘放人炉膛和锅筒中，以吸收潮气，要求干燥剂不能与锅炉受热面直接接触。

（6）干燥剂放入锅炉一个月内应每周定期检查一次，看受热面有无腐蚀，及时更换失效的干燥剂，一个月以后每半个月检查一次。

产品图集

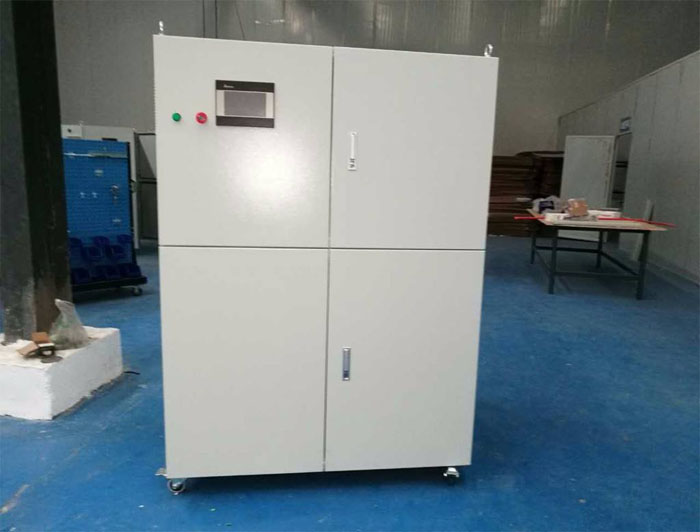

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

锅炉型号	额定蒸发量（t/h）	工作压力（MPa）	蒸汽温度（℃）	给水温度/回水温度（℃）	***大运输尺寸(m) (L×W×H)
SHL10-1.25-AⅠ	10	1.25	194	105	5.5×1.5×1.6
SHL10-1.60-AⅠ	10	1.6	204	105	5.5×1.5×1.6
SHL10-2.45-AⅠ	10	2.45	225	105	5.5×1.5×1.6
SHL15-1.25-AⅠ	15	1.25	194	105	6.2×1.5×1.6
SHL15-1.60-AⅠ	15	1.6	204	105	6.2×1.5×1.6
SHL15-2.50-AⅠ	15	2.5	225	105	6.2×1.5×1.6
SHL20-1.25-AⅠ	20	1.25	194	105	6.1×1.3×1.1
SHL20-1.60-AⅠ	20	1.6	204	105	6.1×1.3×1.1
SHL20-2.50-AⅠ	20	2.5	225	105	6.1×1.3×1.1
SHL25-1.25-AⅠ	25	1.25	194	105	6.2×1.5×1.8
SHL25-1.60-AⅠ	25	1.6	204	105	6.2×1.5×1.8
SHL25-2.50-AⅠ	25	2.5	225	105	6.2×1.5×1.8
SHL30-1.25-AⅠ	30	1.25	194	105	5.3×4.0×4.2
SHL30-1.60-AⅠ	30	1.6	204	105	5.3×4.0×4.2
SHL30-2.50-AⅠ	30	2.5	225	105	5.3×4.0×4.2
SHL35-1.25-AⅠ	35	1.25	194	105	7.6×1.3×1.1
SHL35-1.60-AⅠ	35	1.6	204	105	7.6×1.3×1.1
SHL35-2.50-AⅠ	35	2.5	225	105	7.6×1.3×1.1
SHL40-1.25-AⅠ	40	1.25	194	105	8.2×1.6×1.8
SHL40-1.60-AⅠ	40	1.6	204	105	8.2×1.6×1.8
SHL40-2.50-AⅠ	40	2.5	225	105	8.2×1.6×1.8
SHL45-1.25-AⅠ	45	1.25	194	105	8.5×1.6×1.8
SHL45-1.60-AⅠ	45	1.6	204	105	8.5×1.6×1.8
SHL45-2.50-AⅠ	45	2.5	225	105	8.5×1.6×1.8
SHL50-1.25-AⅠ	50	1.25	194	105	8.8×1.6×1.8
SHL50-1.60-AⅠ	50	1.6	204	105	8.8×1.6×1.8
SHL50-2.50-AⅠ	50	2.5	225	105	8.8×1.6×1.8
SHL65-1.25-AⅠ	65	1.25	194	105	9.0×1.6×1.8
SHL65-1.60-AⅠ	65	1.6	204	105	9.0×1.6×1.8
SHL65-2.50-AⅠ	65	2.5	225	105	9.0×1.6×1.8
SHL75-1.25-AⅠ	75	1.25	194	105	9.0×1.6×1.8
SHL75-1.60-AⅠ	75	1.6	204	105	9.0×1.6×1.8
SHL75-2.50-AⅠ	75	2.5	225	105	9.0×1.6×1.8
