立式热水锅炉

设备简介

产品简介：



    立式热水锅炉包括电热水锅炉、燃油热水锅炉、燃气热水锅炉及燃煤热水锅炉等，热水锅炉就是生产热水的锅炉，是指利用燃料燃烧释放的热能或其它的热能（如电能、太阳能等）把水加热到额定温度的一种热能设备。 《特种设备******监察条例》所定义的锅炉是指利用各种燃料、电或者其他能源，将所盛装的液体加热到******的参数，并对外输出热能的设备。其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa（表压)，且额定功率大于或者等于0.1Mw的承压热水锅炉；有机热载体锅炉。摘自中华人民共和国《特种设备******监察条例》



产品分类：



    立式热水锅炉按照燃料不同可以分为电热水锅炉、燃油热水锅炉、燃气热水锅炉、燃煤热水锅炉等；按照是否承压可以分为常压热水锅炉和承压热水锅炉两种，我们通常所说的“热水锅炉”指的是常压热水锅炉，由于其运行******，人们洗浴或采暖大都采用了这种常压热水锅炉。

管式

    装配电脑式开水锅炉控制器，所有的功能存储在一张智能芯片上，实现了锅炉的智能化、数字化、自动化、人性化，锅炉智能控制水温，达到水温加热自动停止；屏幕大字体显示水温，炉水温度一目了然。2、炉水温度从10℃到100℃可以随意设置，锅炉既可以供应热水洗澡又能提供开水饮用，可以一炉两用。3、炉体顶部设有通大气口，锅炉处于无压状态，毫无爆炸危险，整机同时配备过热保护、防干烧缺水保护（炉水低于极低水位时，锅炉停止工作并发出蜂鸣报警）等多项******保护。

锅筒式

    锅筒式热水锅炉　这类热水锅炉，早期大都是由蒸汽锅炉改装而成的，其锅水在锅炉内属自然循环。为保证锅炉水循环******可靠，要求锅炉要有******高度，因此这类锅炉体积较大，钢耗和造价相对提高。但是由于这类锅炉出水容量大且能维持自然循环，当系统循环泵突然停止运行时，可以******地防止锅水汽化。也正是这个原因，自然循环热水锅炉在我国发展较快。



产品用途：



    立式热水锅炉主要有采暖和洗浴两种用途。热水锅炉通过热水循环泵循环保温水箱的热水，周而复始把水箱的热水加热，可以实现洗浴目的；热水锅炉通过热水循环泵循环暖气管道的热水，通过散热器（暖气片）可以达到人们采暖的要求；热水锅炉和热水循环泵配合换热器可以实现洗浴和采暖的双重功能。



结构原理：



    自然循环的热水锅炉，进、出水均从上锅筒顶接管，由进水分配管将进水导向下降管进入前及侧下联箱，通过入水冷壁管加热上升。上锅筒前、后端在下降与上升水流分界处设有隔水板，隔水板仅隔断锅筒横截的下半部。对于强制循环，则进水接入前端下联箱，从前水冷壁管上升至上锅筒(这时前水冷壁下降管取消)，然后转入侧水冷壁管下降管到侧下联箱，再布入侧水冷壁管上升到上锅筒，又从前排对流管束下降到下锅筒、下锅筒之间又迂回几个流程从上锅筒后端出水。强制循环锅炉则不带省煤器。

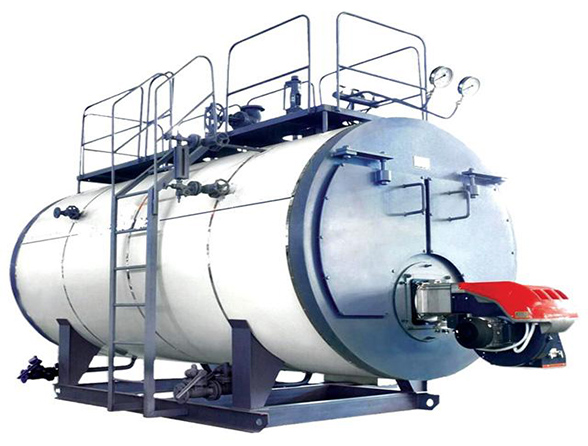

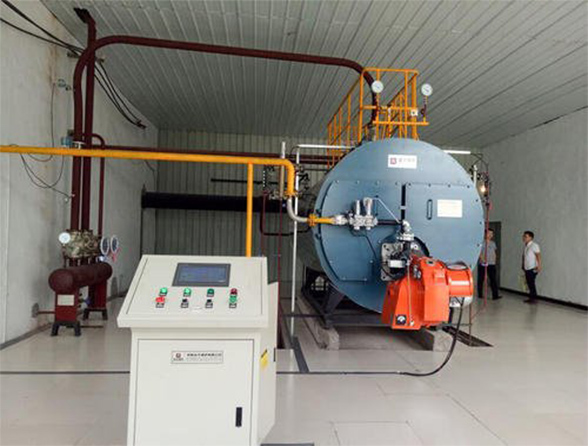

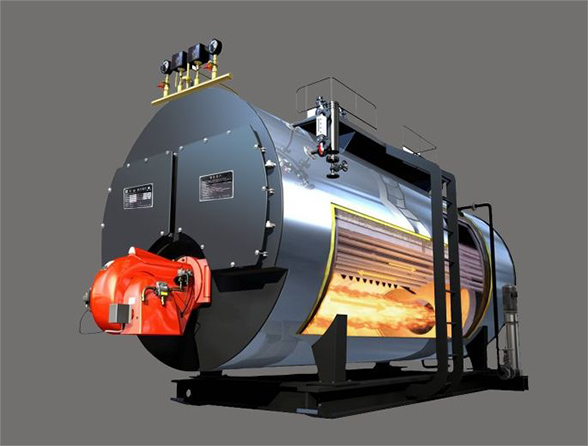

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

锅炉型号	额定蒸发量（t/h）	工作压力（MPa）	蒸汽温度（℃）	给水温度/回水温度（℃）	***大运输尺寸(m) (L×W×H)
SHL10-1.25-AⅠ	10	1.25	194	105	5.5×1.5×1.6
SHL10-1.60-AⅠ	10	1.6	204	105	5.5×1.5×1.6
SHL10-2.45-AⅠ	10	2.45	225	105	5.5×1.5×1.6
SHL15-1.25-AⅠ	15	1.25	194	105	6.2×1.5×1.6
SHL15-1.60-AⅠ	15	1.6	204	105	6.2×1.5×1.6
SHL15-2.50-AⅠ	15	2.5	225	105	6.2×1.5×1.6
SHL20-1.25-AⅠ	20	1.25	194	105	6.1×1.3×1.1
SHL20-1.60-AⅠ	20	1.6	204	105	6.1×1.3×1.1
SHL20-2.50-AⅠ	20	2.5	225	105	6.1×1.3×1.1
SHL25-1.25-AⅠ	25	1.25	194	105	6.2×1.5×1.8
SHL25-1.60-AⅠ	25	1.6	204	105	6.2×1.5×1.8
SHL25-2.50-AⅠ	25	2.5	225	105	6.2×1.5×1.8
SHL30-1.25-AⅠ	30	1.25	194	105	5.3×4.0×4.2
SHL30-1.60-AⅠ	30	1.6	204	105	5.3×4.0×4.2
SHL30-2.50-AⅠ	30	2.5	225	105	5.3×4.0×4.2
SHL35-1.25-AⅠ	35	1.25	194	105	7.6×1.3×1.1
SHL35-1.60-AⅠ	35	1.6	204	105	7.6×1.3×1.1
SHL35-2.50-AⅠ	35	2.5	225	105	7.6×1.3×1.1
SHL40-1.25-AⅠ	40	1.25	194	105	8.2×1.6×1.8
SHL40-1.60-AⅠ	40	1.6	204	105	8.2×1.6×1.8
SHL40-2.50-AⅠ	40	2.5	225	105	8.2×1.6×1.8
SHL45-1.25-AⅠ	45	1.25	194	105	8.5×1.6×1.8
SHL45-1.60-AⅠ	45	1.6	204	105	8.5×1.6×1.8
SHL45-2.50-AⅠ	45	2.5	225	105	8.5×1.6×1.8
SHL50-1.25-AⅠ	50	1.25	194	105	8.8×1.6×1.8
SHL50-1.60-AⅠ	50	1.6	204	105	8.8×1.6×1.8
SHL50-2.50-AⅠ	50	2.5	225	105	8.8×1.6×1.8
SHL65-1.25-AⅠ	65	1.25	194	105	9.0×1.6×1.8
SHL65-1.60-AⅠ	65	1.6	204	105	9.0×1.6×1.8
SHL65-2.50-AⅠ	65	2.5	225	105	9.0×1.6×1.8
SHL75-1.25-AⅠ	75	1.25	194	105	9.0×1.6×1.8
SHL75-1.60-AⅠ	75	1.6	204	105	9.0×1.6×1.8
SHL75-2.50-AⅠ	75	2.5	225	105	9.0×1.6×1.8
