燃生物质有机热裁体

燃生物质有机热裁体结构特点燃生物质有机热裁体为组装式强制循环链条炉排(往复炉排)锅炉。锅炉由上部本体和下部炉排组成,工地现场组合。锅炉结构紧凑,占地面积小,组装程度高,安装周期短,安装费用少。锅炉本体辐射受热面采用单炉膛或密排双方形盘管,后部力蛇形对流换热管。根据燃料特性,采用特殊防积灰结构,减少积

【发热量】:10-90 t/h

【热效率】:105%

【适应燃料】:煤炭、重油、天然气(液化石油气、煤气、沼气等)、电、木柴、秸秆、其它生物质燃料、工业余热等...

【应用领域】:电厂、集中供热公司、造纸、纺织、化工、牛奶、造酒、冶金、食品 、发电厂学校用途:学生洗漱用水等...

60S人工响应 30Min内给予技术答复 24Hour免费提供方案
客服

设备简介


燃生物质有机热裁体结构特点

燃生物质有机热裁体为组装式强制循环链条炉排(往复炉排)锅炉。锅炉由上部本体和下部炉排组成,工地现场组合。锅炉结构紧凑,占地面积小,组装程度高,安装周期短,安装费用少。

锅炉本体辐射受热面采用单炉膛或密排双方形盘管,后部力蛇形对流换热管。

根据燃料特性,采用特殊防积灰结构,减少积灰和便于清灰。锅炉对流换热段采用高低错排、拉大间距及布置吹灰装置清灰装置,减少锅炉积灰,提升锅炉效率。

与传统燃煤锅炉比,具有更大的炉膛燃烧空间,以适应生物质燃料挥发份高的特性。

炉排燃烧室加高,布置二次风:炉排分仓进风,风量独立调芾,炉排无级调速。

炉排采用耐高温材料炉排及合理布风冷却形式,炉排使用可靠,使用寿命长。

给料装置具有自主知识产权,采用锁料机构。

炉膛辐射换热面,对流换热面采用特殊防磨损结构。

锅炉采用可靠保温材料和特殊施工工艺,保温效果好。

锅炉受热面管对接要全自动气体保护焊接工艺和设备,可****实时X射线在线检测。焊接质量稳定可靠。

性能优势

1、可靠节能


炉膛辐射换热段采用双密排盘管结构,对流换热段S型多回程换热。

尾部根据用户余执热使用情况配置空气预热器、蒸汽余热锅炉、热水节能器进行余热回收,降低排烟温度,提高锅炉效率,减少燃料消耗,节能。

锅炉采用可靠保温材料和特殊施工工艺,散热损失少,排烟温度低,锅炉热效率高。

炉排燃烧室加高,布置助燃二次风,燃料燃烧均匀充分,燃烧效率高。

炉排炉拱特殊设计,炉排分仓进风,独立调节风量,燃料适应性广。

尾部对流换热段果用特殊结构,并配置吹装置,运行不积灰,换热效率高。

受热面布置充分合理,锅炉升温启动快,负荷余量大。

2、安全可靠


炉膛辐射受热面采用密排盘管,受热面布置充足,有效降低管子表面热负荷,燃生物质有机热裁体使用更安全。

介质流程合理,导热油甶低(进口)到高(出口),运行中产生的介质气体很难在炉内停留,可方便排出系统。

给料装置采用锁料机构,配给料二次风,有效防止火焰回火烧坏料斗。

锅炉运行采用远程和近地监控,自动控制和监测仪表齐全,安全可靠,操作简便。结合工业自动化控制技术、互联网技术、计算机软件和人工智能技术建立工业锅炉物联网平台,可实现远程人机交互和数据共享,实现自动控制。

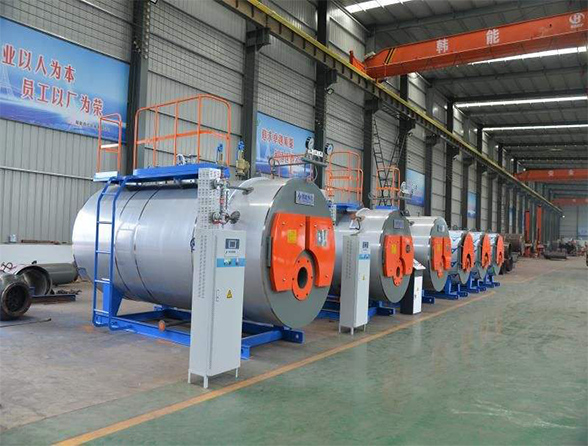

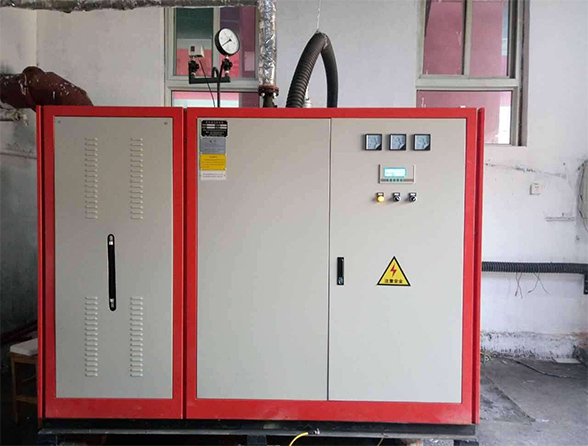

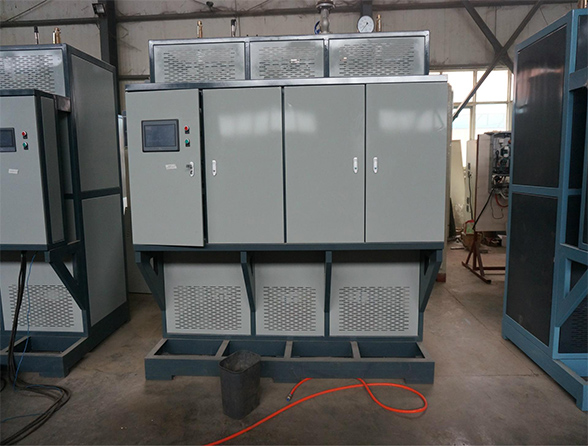

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用**的变频技术
3.安全可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

型号WDR0.3WDR0.5WDR0.7WDR1WDR2WDR3
额定蒸发量(t/h)0.30.50.7123
额定蒸发压力(Mpa)0.7/1.00.7/1.00.7/1.01.0/1.251.0/1.251.0/1.25
额定蒸汽温度(℃)170/
184
170/
184
170/
184
184/
194
184/
194
184/
194
热效率(%)989898989898
锅炉重量(T)1.11.51.823.24.35.1

锅炉尺寸

长、宽、高

(mm)

1600
1000
1400
1800
1200
1500
2100
1200
1600
3100
1520
1830
3640
1700
2000
4200
1800
2000
