燃生物质立式蒸汽锅炉

设备简介

燃生物质立式蒸汽锅炉是一种新型环保的热能转换设备，以电力为能源，通过电热元件将电能转换成热能；以有机热载体（导热油）作为传热介质，通 过高温油泵将导热油在系统中进行强制性循环，使其被周而复始的加热，从而达到满足 需热设备连续获得所需热能的目的；并可满足生产流程中设定的工艺温度以及高精度控 温的要求。



工作原理

燃生物质立式蒸汽锅炉（又称导热油加热器、油加热器、电加热导热油炉）是将是将电加热器直接插入有机载体（导热油）中直接加热，利用循环泵，强制导热油进行液相循环，将热量传递给用一个或多种用热设备，经用热设备卸载后，重新通过循环泵，回到加热器，再吸收热量，传递给用热设备，如此周而复始，实现热量的连续传递，使被加热物体温度升高，达到加热的工艺要求。

导热油加热器采用数显温控仪控温，具有超温报警、低油位报警、超压力报警功能，它是化工、石油、机械、印染、食品、船舶、纺织、薄膜等行业中一种节能的供热设备。

电加热导热油炉是一种新型环保的热能转换设备。其工作原理是：以电力为能源，通过电热元件将电能转换成热能；以有机热载体（导热油）作为传热介质，通过高温油泵将导热油在系统中进行强制性循环，使其被周而复始的加热，从而达到满足需热设备连续获得所需热能的目的；并可满足生产流程中设定的工艺温度以及高精度控温的要求。通常导热油加热炉由主机（加热体、高温油泵及过滤器）、高位油槽、控制柜、管路等作为一整套设备与用热设备共同组装形成强制性液相循环的加热系统。

优势



1.高品质的热源

导热油加热系统可在常压液相下，为热用户输出350℃的热油；导热油加热系统均采用日本富士温控仪表，运用PID自整定智能控温技术，控制精度可达±1℃左右温度，准确控制使用的温度范围内；加热主电源采用固态模块无触点开关电路，适应频繁开关，并对供电网络无干扰。并具有防干烧。可根据用户要求设计添加热油冷却系统，以满足升温后需要快速降温的生产工艺要求；

2.节约能源，运行费用低

导热油加热系统为液相闭路循环，出油温度和回油温度相差20-30℃，也就是说只加热20-30℃的温差就能达到使用温度。同时该设备不需要水处理设备并且无蒸汽锅炉的跑、冒、滴、漏等热损失，热利用率很高，与蒸汽锅炉相比，节能50%左右；

3.设备投资少

由于导热油加热系统简单，无水处理设备及更多的辅助设备、导热油锅炉承受低压力等，所以整个系统投资较少；

4.******

由于系统只承受泵压，导热油加热系统无爆炸危险，因而其更加******；

5.环保

有机热载体导热油炉系统的环保效果主要体现在烟气排放量极少，无排污污染及热污染。

行业应用

电加热导热油锅炉广泛应用于高温定型、板材加温、橡胶、烘干、印染、化工、胶合板生产、防水卷材生产、沥青加热、无纺布热轧机、玻璃钢热压机、模具、烘房、烘箱等各需热行业。

产品特点

◆ 具有完备的运行控制和******监测装置，能实行自动化控制。

◆ 能在较低的运行压力下，获得较高的工作温度。

◆ 热效率高，可达95%以上，控温精度可达±1℃。

◆ 设备体积小，安装较灵活，宜安装在用热设备附近。

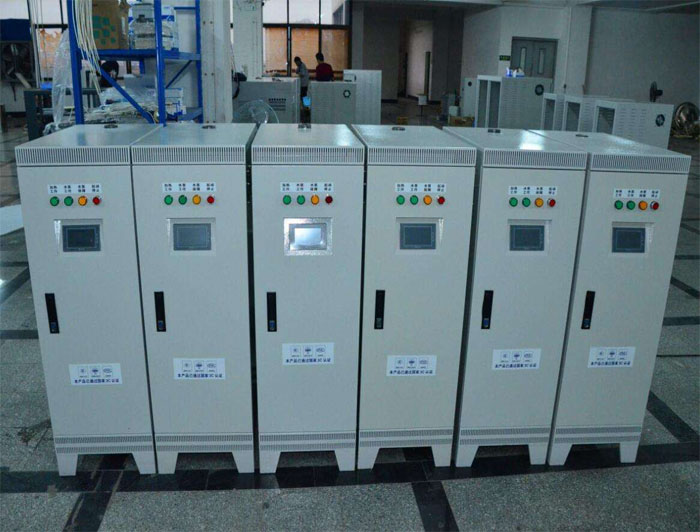

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

型号	WDR0.3	WDR0.5	WDR0.7	WDR1	WDR2	WDR3
额定蒸发量（t/h）	0.3	0.5	0.7	1	2	3
额定蒸发压力（Mpa）	0.7/1.0	0.7/1.0	0.7/1.0	1.0/1.25	1.0/1.25	1.0/1.25
额定蒸汽温度（℃）	170/ 184	170/ 184	170/ 184	184/ 194	184/ 194	184/ 194
热效率（%）	98	98	98	98	98	98
锅炉重量（T）	1.1	1.5	1.82	3.2	4.3	5.1
锅炉尺寸 长、宽、高 （mm）	1600 1000 1400	1800 1200 1500	2100 1200 1600	3100 1520 1830	3640 1700 2000	4200 1800 2000
