电锅炉

设备简介

电锅炉是以电能为能源，利用电生磁磁生电，涡流加热的感应加热原理，使电磁蒸汽锅炉产生规定品质的蒸汽的新能源智能化装备。电磁加热控制器，感应加热线圈，承压感应加热体，PLC控制系统组成。承压感应加热体采用水电分离结构，外包高密度硅酸铝材料。电磁蒸汽锅炉采用了采用高频电磁加热技术和工业化感应炉体结构，受热面面积大表面热负荷低传热好电热转换效率高达98%左右，锅炉长时间运行热效率不衰退。三相交流电源输入锅炉，经过电磁加热控制器的整流逆变输出为高压高频的交变电流。高压高频交变电流流过感应加热线圈产生交变磁场，交变磁场切割承压感应加热体产生涡流效应。由于高频电磁的趋肤效应和感应体的涡流效应在加热体表面产生大量的焦耳热。从而达到迅速加热的目的。相比于传统电热锅炉杜绝了电热锅炉几个致命缺点及寿命问题，相比于化石能源锅炉杜绝了化石能源锅炉的******和污染问题。电磁蒸汽锅炉替代传统锅炉的热源装备。电磁蒸汽锅炉经过机密计算设计使蒸汽压力迅速达到工作压力和近****的热效率。智能，******，节能，环保，更符合新时代的工业生产需求。

技术特点

1采用电磁感应加热技术，炉体表面热负荷小，使用寿命长。

2基于PLC控制系统结合触摸屏人机界面，锅炉控制性能稳定可靠操作简单，具备全自动运行模式。

3可与上位机连接，数据接口齐全，整体监控设备运行状态。现场显示锅炉水位，水泵状态，电磁加热器工作状态，故障反馈，联锁报警等。

4操作简便，启动迅速上压时间短，锅炉停止速度快热惯性小，运行负荷调节范围大热效率几乎不变，适用各种工况。

5内建PID调节程序，锅炉输出压力可靠，减小锅炉的不必要的能源浪费，更加节能

6电器件均选用******外一线产品，功率IGBT采用西门子公司产品空开采用施耐德，正泰等

7定制一系列电磁元器件，耐温电磁线，水冷散热器等一系列为电磁加热优化的产品啊。

8立式结构紧凑并且工业世界美感造型优雅，色彩明快占地面积小便于安装，可模块化设计用于多台并联使用。

9采用高速DSP芯片逆变控制，60%沉余标准的工业化设计，同等功率比同行多出30%材料，关键元器件均为******，维护保养量小，年返修率低于1%。

10电磁辐射符合国家标准。

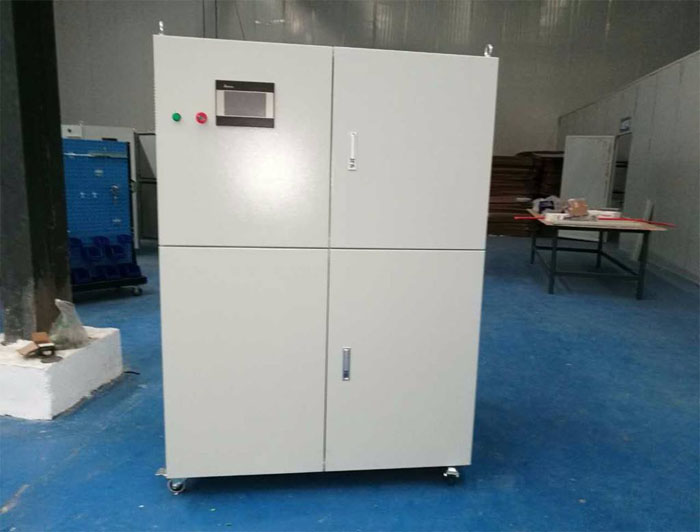

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数



型号	WDR0.3	WDR0.5	WDR0.7	WDR1	WDR2	WDR3
额定蒸发量（t/h）	0.3	0.5	0.7	1	2	3
额定蒸发压力（Mpa）	0.7/1.0	0.7/1.0	0.7/1.0	1.0/1.25	1.0/1.25	1.0/1.25
额定蒸汽温度（℃）	170/ 184	170/ 184	170/ 184	184/ 194	184/ 194	184/ 194
热效率（%）	98	98	98	98	98	98
锅炉重量（T）	1.1	1.5	1.82	3.2	4.3	5.1
锅炉尺寸 长、宽、高 （mm）	1600 1000 1400	1800 1200 1500	2100 1200 1600	3100 1520 1830	3640 1700 2000	4200 1800 2000
