烘干专用热风炉

设备简介

烘干专用热风炉结构

烘干专用热风炉由于输出的是洁净热空气，可以用于烘干粮食、果蔬、食品、肉制品，海产品、中药材等对热空气要求高的物品。其结构是由多个部件组成，包括箱体，燃烧系统、换热系统及控制系统组成。其中的部分就是换热器和燃烧系统了。

一个负责燃后，一个负责热能的转换。其中的燃烧系统采用沸腾燃烧方式，此燃烧方式对生物质、煤种的适应性非常广泛，特别能够燃烧低挥发分、高灰分、低发热量的劣质煤，甚至煤矸石都能稳定燃烧。燃烧时采用热风炉专用风机鼓入大流量空气，形成强氧燃烧，燃烧和燃尽条件好，沸腾层内采用组合式变径风帽，易于燃烧，二次装置进一步炉膛内单位氧气容积，使得燃尽率达95%以上。



烘干专用热风炉特征

1、采用回旋式加热装置制作，有燃烧室，热能转换室、蒸汽发生装置、助燃装置、风机、烟囱等部分组成。可靠节能，热能转换率高。

2、燃烧所需燃料用木屑、碎木、煤炭等。

3、采用功能******的蒸汽发生装置，保证有足够的蒸汽供给干燥窑，干燥初期由于有大量蒸汽进入室内，加大室内湿度防止木材变形、干裂。

4、被干燥木材具有干燥周期短，成本低，干燥均匀，效果好，解决了木材干燥过程中出现的内裂、断裂、表裂、变形、变色等缺陷。

5、可以按照要求设计成一炉配套两间干燥室方便轮流作业。

6、可结合原有土窑进行技术改造，节省设备投资。

7、整体设备易操作，******可靠。

烘干专用热风炉的热量为60~2000万大卡，可以满足不同的客户需求。

木材烘干专用热风炉特点：

1、输出洁净热风，对所烘产品没有任何污染

2、燃料适用性广，燃烧效果好，燃尽率高

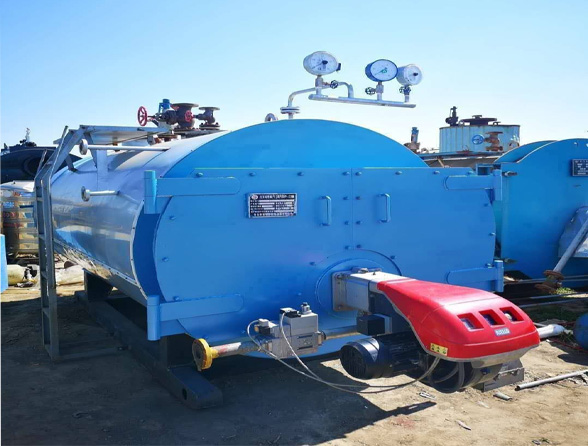

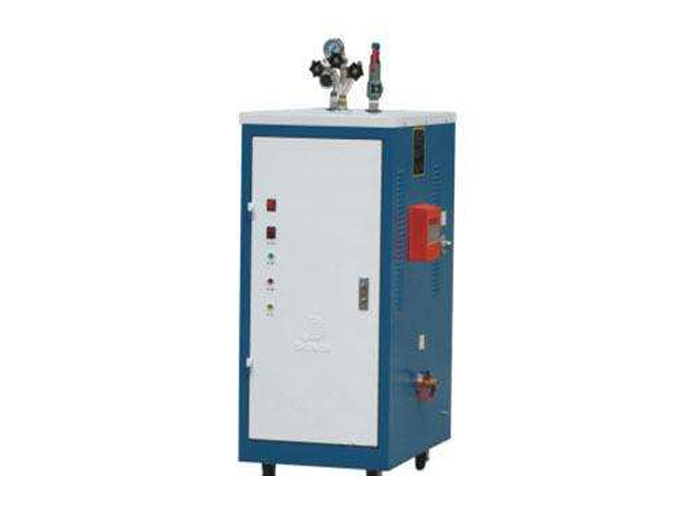

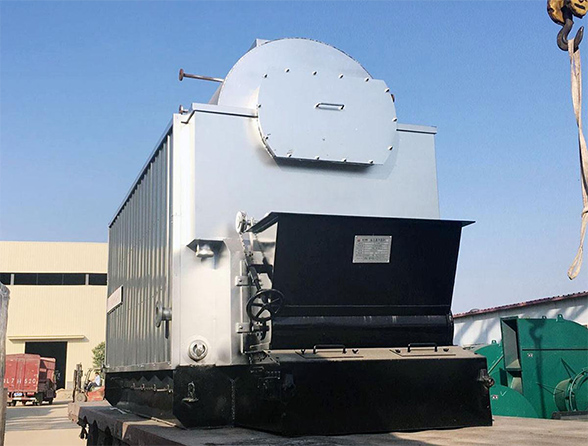

产品图集

性能优势

1.结实耐用 蒸汽发生器非常结实耐用,其使用寿命很长。相比传统电阻式加热具有明显的寿命优势
2.节能环保 电磁感应加热是具有时代前卫气息的绿色产品,采用******的变频技术
3.******可靠 蒸汽发生器的加热核心部分内部散热,外部走电。产品恒功率,弱电控制强电
4.产品体积小、蒸汽产量稳定 蒸汽发生器的体积比起传统的煤炭锅炉是非常小的,而且外形美观优雅
5.智能控制 PLC微电脑可编程控制及显示屏,可显示设备状态运行参数及故障报警

技术参数

型号		WNS0.5-0.4(0.7) -Y(Q)	WNS0.7-0.4(0.7) -Y(Q)	WNS1-0.7(1.25) -Y(Q)	WNS1.5-1.25 -Y(Q)	WNS2-1.25 -Y(Q)	WNS3-1.25 -Y(Q)
项目	参数
额定热功率(MW)		0.5	0.75	1	1.5	2	3
额定工作压力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽温度（℃）		151（170）		170（193）	193	193	193
设计效率（%）		85%-92%
水容积（m3）		1.2	1.56	2.10	2.7	2.7	5.9
满水重量（t）		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗电功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
电源（V）		380
适用燃料		轻油、天然气、重油、城市煤气、石油液化气
计算耗量： 轻油(kg/h) 天然气(m3/h) 重油(kg/h) 城市煤气(m3/h) 石油液化气(m3/h)		34 41 35 92 14	51 62 53 138 20	65 82 70 184 26	102 123 105 276 39	136 164 140 368 52	204 246 210 552 79
长×宽×高（mm）		2650×1600 ×1700	2650×1600 ×1800	3650×1800 ×1800	5200×2300 ×2400	5200×2300 ×2400	5570×3200 ×2670
安 装 尺 寸	进/出口阀口径（mm）	50	65	65	65	65	100
	排污阀口径 （mm）	40	40	40	40	40	40
	******阀口径 （mm）	40	2×40	2×40	2×50	2×50	2×65
	烟囱口径ф （mm）	250	300	320	360	360	360
